Разработка в серии Ultage¹⁾, которая обеспечивает как высокую скорость вращения, так и высокую грузоподъемность

NTN Corporation (далее NTN) разработала "Шариковый радиально-упорный подшипник для высокоскоростных и толсторежущих станков" с высокоскоростной производительностью равной dmn²⁾ = 1.6 млн, а так же с превышающей по сравнению со стандартным продуктом примерно в 1.3 раза допустимой динамической осевой нагрузкой. Использование такого подшипника позволяет одному станку производить и черновые, и финишные обрабатывающие процессы, которые ранее требовали многочисленных станков, а также способствует дальнейшему повышению производительности обрабатывающих центров, токарных и многофункциональных станков.

В последние годы растет спрос на станки способные выполнять целый ряд работ по обработке в одном устройстве: от резания в тяжелых условиях на низких и средних скоростях (требуются высокие характеристики по нагрузке) до чистовых работ (требуются высокие скорости вращения). Сверхмощные режущие станки нуждаются в высокой скорости вращения, которая превышает текущее значение dmn = 1.2 млн., чтобы можно было осуществлять чистовую обработку. С другой стороны станки, предназначенные для чистовой обработки, требуют высокую стойкость к нагрузке для черновых операций. По этой причине все больше требуются шпиндельные подшипники, в которых характеристики по нагрузке и скорости сбалансированы на более высоком уровне.

"Шариковый радиально-упорный подшипник для высокоскоростных и толсторежущих станков" разработан на основе оптимизации внутренней конструкции, такой как увеличение диаметра тел качения (шариков) и повышение прочности сепаратора. За счет чего скорость вращения достигает dmn = 1.6 млн., а допустимая динамическая осевая нагрузка по сравнению со стандартными продуктами увеличена примерно на 30 процентов. Это позволяет использовать подшипник в жестких условиях, где сочетаются высокоскоростная производительность и высокие нагрузки на более высоком уровне, что способствует повышению производительности станков, а также созданию шпинделей способных более эффективно противостоять ударам от режущих инструментов и обрабатываемых деталей.

NTN представит разработанный продукт на “29-й Японской международной выставке станков (JIMTOF2018)”, которая пройдет в Токио с 1 по 6 ноября, и предложит его различным производителям станков и шпинделей.


Примечание

1) ULTAGE – это искусственно созданное слово, которое происходит от слияния двух слов Ultimate (максимальный, абсолютный) и Stage (фаза, этап, момент). Оно является фирменным знаком подшипников NTN новых поколения, которые обладают наивысшими эксплуатационными характеристиками.
2) dmn - фактор скорости. dmn = dm (средний диаметр подшипника, мм) × n (частота вращения, об/сек).

Применение

Шпиндели станков (обрабатывающие центры, токарные станки, многофункциональные станки).

Фотографии продукта и места использования

Разработанный продукт	Шпиндель	Станок (обрабатывающий центр)

Особенности конструкции

Рисунок 1 - Стандартный продукт (подшипник типа HSE)

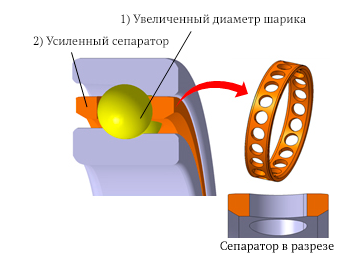

Рисунок 2 - "Шариковый радиально-упорный подшипник для высокоскоростных и толсторежущих станков"
