Впервые в промышленности! Резко ограничивает проникновение инородных частиц* в смазку внутри подшипника.

NTN Corporation (далее NTN) разработала фильтрующее уплотнение для интеграции в подшипник большого размера, которое объединяет крупногабаритный подшипник и фильтрующее уплотнение в единое интегрированное устройство.

Обычно от крупногабаритных подшипников для промышленного оборудования требуют не только работу с длительным сроком эксплуатации и без сервисного обслуживания, но они также должны иметь возможность применяться в жёстких условиях окружающей среды и демонстрировать большую надежность. Такие подшипники устанавливаются в устройства и оборудование, которые используются в основном на отрытом воздухе и, в частности, могут быть повреждены из-за проникающих в смазку или само устройство посторонних частиц.

Разработанное NTN фильтрующее уплотнение интегрированное в подшипник большого размера предотвращает проникновение инородных частиц в смазку внутри подшипника, помогая продлить интервалы замены подшипника и еще больше снизить затраты на техническое обслуживание.

Фильтрующее уплотнение разработанного подшипника обладает входом для смазки и секцией для выхода смазки оснащённой сетчатым фильтром соответствующего размера. Такая конструкция предотвращает проникновение инородных частиц, тем самым ограничивая вмешательство в движение смазки. Фильтрующее уплотнение может быть установлено, не влияя на внешние размеры самого подшипника, что означает, что не требуется вносить никаких изменений в корпус окружающий подшипниковый узел, и позволяет заменять подшипники лишь периодически.

NTN планирует продавать фильтрующее уплотнение для интеграции в подшипник большого размера в качестве продукта для повышения надежности промышленного оборудования, которое используется в различных средах, включая горную и строительную технику, в которых проникновение инородных частиц может представлять собой проблему, а также ветряные энергогенераторы, которые требуют длительного срока службы или безоператорного обслуживания.

*Инородные частицы: металлические абразивные частицы, песок, пыль и т.п.

Особенности

1. Более длинные интервалы замены подшипника

Установка фильтрующего уплотнения снабженного сеткой соответствующего размера обеспечивает плавное течение смазочного материала, помогая предотвратить проникновение инородных частиц внутрь подшипника или износ внутренних поверхностей подшипника от этих частиц.

2. Компактная конструкция

Фильтрующее уплотнение можно применять без изменения наружных размеров подшипников. Новый продукт можно использовать для замены существующих подшипников.

3. Использование в условиях вибрации

Применимы при больших вибрациях (вибрационное ускорение 10G).

Размеры применяемых подшипников

Фото продукции

Пример: конический роликовый подшипник с наружным диаметром 480 мм

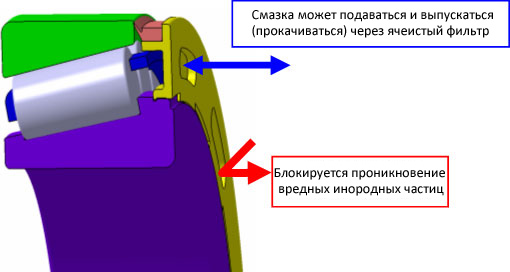

Конструкция
