Способствуют повышению производительности выпуска пластиковых пленок за счет долговечности и улучшенной устойчивости к утечкам смазки.

Корпорация NTN (далее NTN) разработала подшипник Tenter Clip Bearing (“подшипник натяжных зажимов”) для машин растягивания пленки с низким крутящим моментом, значительно улучшенным сопротивлением утечке смазки и долговечностью, достигаемой за счет ревизии сепаратора и смазки.

Тенденция на рынке пластиковой плёнки остается устойчивой, особенно в сфере упаковки. В последнее время с повышением интереса к окружающей среде в обществе растет спрос на экологически чистую плёнку, в которой используются биопластики и переработанные материалы, а также барьерные пленки, которые помогают сократить потери продуктов питания. В области электроники пластиковые плёнки с превосходной термостойкостью используются для таких применений, как гибкие печатные схемы, которые необходимы для смартфонов и жидкокристаллических дисплеев.

Машина для растягивания пленки — это оборудование, которое нагревает и подает пластиковую пленку, растягивая ее в тонкий слой. Зажимы для натяжения движутся по направляющим, захватывая оба конца пленки, а в качестве направляющих роликов в зажимах для натяжения используются несколько подшипников.

Количество подшипников, используемых в зажимах для натяжения пленки на машине растяжки пленки, бывает от нескольких тысяч до нескольких десятков тысяч на единицу оборудования, в зависимости от общей длины машины. Поэтому потери на трение и эксплуатационные расходы, связанные с заменой, должны быть снижены. Вследствие чего подшипники должны обладать низким крутящим моментом и отличной долговечностью. Кроме того, для повышения производительности скорость вращения натяжных зажимов должна быть выше. Как правило, смазка внутри подшипника имеет тенденцию к утечке при высоких скоростях и температурах, что приводит к загрязнению пленки и непредвиденному техническому обслуживанию. Поэтому смазка для применяемых подшипников должна обладать отличной устойчивостью к утечкам.

В недавно разработанном подшипнике для натяжных зажимов используются «бесконтактные уплотнения», «недавно разработанный сепаратор» с увеличенным внутренним диаметром для улучшения удержания смазки и «консистентная смазка с длительным сроком службы» с превосходной термостойкостью. Благодаря таким усовершенствованиям, разработанный продукт достиг снижения крутящего момента, уменьшения утечки смазки и улучшения сопротивления заеданию. Новый продукт обеспечивает 70% снижения утечки смазки и 40% улучшения сопротивления заеданию при тех же характеристиках низкого крутящего момента, что и обычный подшипник (подшипник с бесконтактным уплотнением).
Новый разработанный продукт применим в широком диапазоне температур растяжения: от пластиковых пленок общего назначения до инженерных пластиковых пленок в среднетемпературном (работа при температуре до 230°C) или высокотемпературном (работа при температуре до 300°C) диапазонах.

NTN предложит этот продукт производителям стреппинг-машин, производителям зажимов и производителям пластиковых пленок, чтобы способствовать повышению производительности пластиковых пленок и снижению эксплуатационных расходов машин для вытягивания пленки.

Преимущества

По сравнению с обычным продуктом (подшипник с бесконтактным уплотнением)

 Применение

Направляющие ролики для натяжных зажимов машины растягивания пленки.

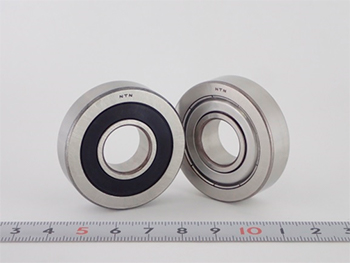

ФОТОГРАФИЯ ПРОДУКТА

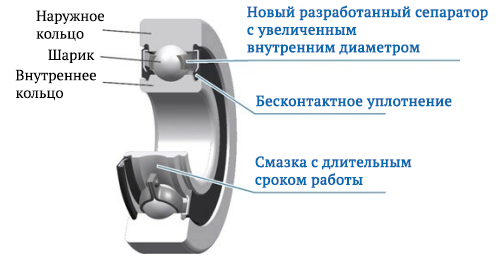

Конструкция

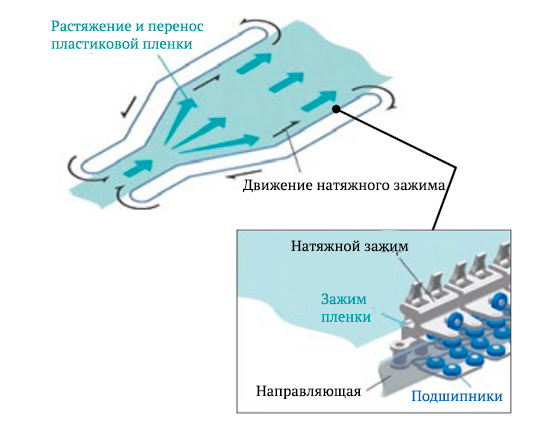

 Пример применения: натяжные зажимы машин вытягивания плёнки

 СРАВНЕНИЕ

Благодаря использованию недавно разработанного сепаратора с увеличенным внутренним диаметром и долговечной смазки вместе с бесконтактным подшипниковым уплотнением, этот продукт обеспечивает одновременно низкий крутящий момент и устойчивость к утечке смазки, а также улучшенное сопротивление заеданию.

Разработанный продукт

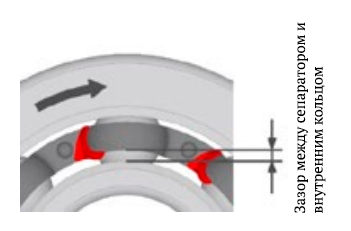

Движение смазки в сторону наружного диаметра внутреннего кольца подавляется. В то же время движение смазки наружу предотвращается за счет оптимизации зазора между сепаратором и внутренним кольцом.

Обычный продукт

Смазка, соскобленная с поверхности шарика сепаратором, может накапливаться на внутренней поверхности сепаратора, переходить на поверхности наружного диаметра внутреннего кольца, далее в уплотнительной канавку и вытекать наружу.
