NTN Corporation (далее
NTN) стандартизировала новый тип сферических роликовых
подшипников серии ULTAGE* обладающие лучшим в мире сочетанием высокой
грузоподъемности и допустимой скорости вращения, которое было достигнуто путем
оптимизации внутренней конструкции. NTN начнет продажи таких
подшипников в феврале 2009 г.
Фото: NTN

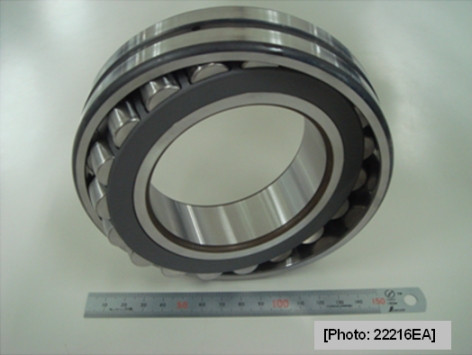

На фотографии подшипник со стальным сепаратором 22216EA
Роликовый сферический подшипник серии ULTAGE
В новых подшипниках:
- увеличены диаметры роликов и их
количество для обеспечения большой грузоподъемности,
-
модифицирован стальной сепаратор оконного типа с высокой
жесткостью и высокоточным позиционированием вращающихся
элементов для гарантирования высокой скорости вращения,
- применена специальная
термообработка расширившая диапазон рабочих температур до
200 °С.
Все это позволяет достичь лучшего
соотношения таких важных потребительских характеристик, как
“большая долговечность/высокая скорость вращения/простота
установки”.
Текущие стандартные подшипники (с
асимметрическим расположением роликов, типа B) будут
последовательно замещаться на подшипники нового вида с
февраля 2009 г., когда последние начнут поступать в продажу.
Основные характеристики
1. Высокая
грузоподъемность:
- базовая
динамическая грузоподъемность по сравнению со стандартным
подшипником увеличена до 65%,
- базовая статическая
грузоподъемность по сравнению со стандартным подшипником
увеличена до 35%,
- увеличена долговечность по
сравнению со стандартным подшипником до 5 раз.
2.
Быстроходность:
-
предельная скорость вращения по сравнению со стандартным
подшипником увеличена до 20%.
3.
Применение в стандартной конфигурации стального
штампованного сепаратора оконного типа с высокой
жесткостью и точностью позиционирования роликов:
- каждая
ячейка сепаратора снабжена 4 направляющими гарантирующие
совершенное позиционирование вращающихся элементов без
каких-либо дополнительных компонентов;
- новая конструкция ячеек
сепаратора обеспечивает постоянную подачу смазки;
- специальная обработка всех
поверхностей сепаратора улучшает износостойкость;
- простота монтажа-демонтажа
подшипников достигнута оптимизированной конструкцией надежно
удерживающей ролики в сепараторе.
4.
Уменьшенная масса и размеры:
- высокая
грузоподъемность позволяет использовать подшипники с меньшей
массой, размером и объемом занимаемого пространства,
- по сравнению со стандартным
подшипником занимаемый объем меньше до 30%,
- по сравнению со стандартным
подшипником масса уменьшена до 30%.
 |
 |
Размеры
(вн. диаметр x нар. диаметр x ширина =
объем):
Ø100 x Ø180 x46 = 810 см3
Масса: 4.95 кг
Стандартный подшипник NTN 22220B |
Размеры
(вн. диаметр x наружный диаметр x ширина
= объем):
Ø90 x Ø160 x40 = 550 см3
Масса: 3.28 кг
Подшипник
нового типа 22218 EA |
Подшипник 22218 EA (серия ULTAGE) обеспечивают такую же
долговечность, что и подшипник 22220B, при этом размеры и
масса значительно меньше
5. Наличие смазочной
канавки:
-
смазочная канавка, проходящая вдоль всего диаметра внешнего
кольца, снабжена сквозными смазочными отверстиями для
улучшения подачи смазки к местам трения.
Применение
Подшипники нового типа идеально предназначены для
промышленных машин общего назначения, землеройного и
горнодобывающего оборудования, производства стали,
ветроэнергетики, бумагоделательных машин и т.п.
*ULTAGE – это искусственно
созданное слово, которое происходит от слияния двух слов
Ultimate (максимальный, абсолютный) и Stage (фаза, этап,
момент). Оно является фирменным знаком подшипников
NTN
новых поколения,
обладающих наивысшими эксплуатационными характеристиками.
