Компания SNR Roulements
расширила ассортимент промышленных конических роликовых
подшипников более чем на 1 000 позиций за счет подшипников
производства NTN (Япония). В настоящее
время NTN производит и поставляет для
промышленных клиентов широкую номенклатуру конических
роликовых подшипников стандартных и специальных конструкций
для установки на валы с диаметром шейки до 1 200 мм (1.2 м).
Отличительной особенностью большего числа конических роликовых подшипников
NTN является то, что кольца и тела качения
проходят специальную термообработку, которая позволяет в
разы повысить ресурс.

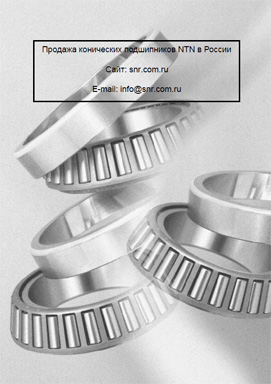

Конические
подшипники NTN
Основные преимущества конических
подшипников NTN:
- выпускаются в метрическом (по
стандартам JIS B
1512, ISO 355) и дюймовом исполнении (по стандартам ABMA);
- с диаметром внутреннего отверстия до
1 200 мм (1.2 м);
- улучшенная внутренняя конструкция
положительно сказывается на срок службы подшипника, снижение
потерь от трения и быстроходность;
- изготавливаются из
высокочистой цементируемой стали
или высокочистой стали, прошедшую специальную обработку, что
позволяет увеличить срок службы подшипника более 5 раз,
снизить трение, уменьшить расход смазки и т.д. и т.п.;
- производятся стандартные и особые
конструкции, в том числе однорядные, двухрядные и
четырехрядные подшипники.
Основные технологии NTN,
позволяющие увеличить долговечность конических роликовых
подшипников, и их обозначение
|
Описание
|
Обозначение в префиксе
|
Пример обозначения
|
|
Технология 4Top. Применение
высокочистой цементируемой (по стандартной
технологии) стали. Увеличивает долговечность до +40%
по сравнению со стандартными решениями
|
4T -
|
4T-32305 |
|
Технология ECO-Top. Обеспечивает
длительный срок службы, низкое трение, простоту
монтажа, противодействие заклиниванию у подшипника.
По сравнению со стандартными решениями 10 раз более
длительный срок службы при загрязненной
(отработанной) смазке и 2 раз более длительный срок
службы при чистой (новой) смазке
|
ECO -
|
ECO-32005X |
|
Применение высокочистой цементируемой (по
усовершенствованной технологии) стали. Увеличивает
долговечность до +90% по сравнению со стандартными
решениями
|
ET-
|
ET-CR-0834ST |
|
Сталь проходит специальную
термохимическую обработку (азотирование +
цементация). Долговечность до пяти раз больше, чем у
ET-. Применяется для конических роликовых
подшипников небольшого размера (с наружным диаметром
D < 145 мм)
|
ETA -
|
ETA-30206 |
Основные
конструкции
конических подшипников NTN и
применение в оборудовании:
|
|
|
<-- |
Однорядный
- основной и самый распространенный тип конического
роликового подшипника. Он состоит из двух элементов:
внутреннего кольца с роликами и сепаратором в сборе и
наружного кольца.
Предназначены для широкого
применения в автомобильной промышленности и других отраслях
Двухрядный подшипник со
сдвоенным наружным кольцом - представляет собой
узел, состоящий из одного сдвоенного наружного кольца и двух
однорядных внутренних колец. Такая конструкция увеличивает
расстояние между точками приложения нагрузки, что
способствует лучшему восприятию опрокидывающего момента.
Применяются в приводах с
зубчатыми передачами для тяжелых режимов работы и некоторых
других областях.
|
-->
|
|
|
|
|
|
|
|
|
|
^
ι
ι
|
|
Двухрядный подшипник
со
сдвоенным внутренним
кольцом - можно устанавливать неподвижно на
вращающиеся валы. В случае вращающегося корпуса подшипник с
двойным внутренним кольцом можно установить подвижно на
неподвижный вал.
Применяются в редукторах с зубчатыми
передачами, кранах, каландровых валах и другом промышленном
оборудовании.
|
|
|
|
|
<-- |
Однорядный, с
фланцем на наружном кольце - является
разновидностью основного однорядного подшипника и имеет
фланец на наружном кольце, что облегчает установку
подшипника на ось и позволяет избежать перекосов в случае
корпуса.
Применяются в редукторах с
зубчатыми передачами, современных автомобильных ведущих
мостах с коробкой передач, трансмиссиях и шпинделях станков.
Нерегулируемый двухрядный подшипник
- аналогичен двухрядному подшипнику со сдвоенным наружным
кольцом, т.е. состоит из одного сдвоенного наружного кольца
и двух внутренних колец, но узкие торцы увеличены таким
образом, что они смыкаются, тем самым устраняя необходимость
использовать отдельное дистанционное кольцо. Подшипники
поставляются с заданным зазором для обеспечения стандартной
регулировки. Могут использоваться как в неподвижном, так и в
подвижном варианте в случаях, где требуется наибольшая
простота сборки.
Применяются в шкивах кранов
и бурового оборудования в нефтедобывающей промышленности,
а также в некоторых других областях.
|
-->
|
|
|
|
|
|
|
|
|
^
ι
ι
|
|
Четырехрядный
подшипник в сборе
- объединяет
отдельные конические роликовые подшипники, обладающие
высокой грузоподъемностью, способен воспринимать радиальную
и осевую нагрузку и монтируемый напрямую или опосредованно,
в единый узел, обладающий максимальной грузоподъемностью при
минимальных размерах.
Выпускается герметичный
вариант - с уплотнением специальной конструкции, устраняющее
загрязнения и продлевающее срок службы.
Применяются, главным
образом, на шейках валков прокатных станов.
|
|
С номенклатурой и характеристиками
стандартных
конических роликовых подшипников производства NTN
(Япония) можно познакомиться, загрузив специальный
каталог на английском языке.
Формат: Adobe Acrobat (PDF)
Размер: 1.80
Мб
Загрузить/просмотреть каталог
При нажатии каталог будет автоматически
загружен в формате Adobe PDF. Если
Acrobat Reader не установлен, то его вы можете
получить бесплатно на
официальном
сайте компании Adobe.
В настоящий момент (данные на декабрь
2009 года) для ускоренной поставки клиентам по каналам
дистрибуции SNR доступны
следующие конические роликовые под маркой NTN:
2TS2-33217UJX3WE#01
30212U
30213U
30214U
30216U
30217U
30218U
30221U
30221UDFC3
30222U
30226U
30232U
30305D
30305DU3G
30307U
30311U
30312U
30313U
30314U
30315U
30316DU
30316U
30317DUDFC3
30317U
30318U
30320U
32010XU
32012XU
32013XUPX1
32014XU
32014XUP5
32014XUPX2
32015XU
32017XU
32019XU
32021XU
32022XU
32024XU
32026XU
32026XUPX6
32032XU
32210U
32211U
32212U
32212UDB+6.5DXCS#01
32213U
32215U
32216U
32218U
32219U
32220U
32221U
32222U
32226U
32228U
32230U
32238
32308U
32309U
32310U
32311CU
32311U
32312U
32313U#G
32313U-G
32315U
32316CU
32316U
32319U
32320U
32321U
32924
32926
32928XU
32932XU
33013A
33014U
33015U
33016U
33018U
33021U
33024U
33028U
33112U
33114U
33117U
33118U
33212U
33213U
33214U
33215U
33216U
4T-02473/02420
4T-02878/02820
4T-09081/09196
4T-11590/11520
4T-12580/12520
4T-13685/13621
4T-14137A
4T-15113/15245
4T-15117/15244
4T-15123
4T-15245
4T-15245PX3
4T-1755/1729
4T-17887/17831
4T-18590
4T-19150/19268
4T-1985
4T-21075/21212
4T-25577/25523
4T-25581
4T-25590/25520
4T-25877
4T-26882/26822
4T-28584/28521
4T-28680/28622
4T-28985
4T-29620
4T-29675
4T-29675/29620/4#04
4T-29685/29620
4T-2984/2924
4T-30203
4T-30205
4T-30206
4T-30206JX2PX10
4T-30207
4T-30208
4T-30209
4T-30209ST
4T-30210
4T-30210DB+5.5C3
4T-30210P5
4T-30211
4T-30211PX4
4T-30213
4T-30302
4T-30303
4T-30304A
4T-30305
4T-30306
4T-30307
4T-30307DEWDT+4.#02
4T-30308
4T-30308D
4T-30309D
4T-30310
4T-30310D
4T-30311
4T-30311D
4T-30311DPX1
4T-30311STPX5
4T-30311X52
4T-30312D
4T-30313D
4T-30313DST
4T-30314D
4T-320/28X
4T-32004X
4T-32005X
4T-32006X
4T-32006XP5
4T-32007X
4T-32008X
4T-32008XP5
4T-32010X
4T-32010XU35K
4T-32011X
4T-32012X
4T-32016XSTPX6
4T-32036XE1
4T-32204
4T-32205
4T-32205CR
4T-32205R
4T-32206
4T-32207
4T-32207C
4T-32208
4T-32210
4T-32211
4T-32213DB+7.5C3
4T-32217
4T-32218
4T-32232
4T-32304
4T-32305
4T-32306
4T-32306CR
4T-32307
4T-32307C
4T-32308DB+0/32.#01
4T-32308DB+0/32.#03
4T-32310C
4T-32311STPX2
4T-33005
4T-33006
4T-33010
4T-33012
4T-33019
4T-33108ST
4T-33108X1
4T-33109
4T-33111
4T-33113
4T-33113PX2
4T-33206
4T-33206DB+0/36C#02
4T-33207
4T-33208
4T-33209
4T-33210
4T-33211
4T-33275/33462
4T-332PX2
4T-33880
4T-34306/34478
4T-34306/34500
4T-34478
4T-344A
4T-3525
4T-3578
4T-3578/3525
4T-3620
4T-365/362
4T-3659
4T-37431A
4T-3782/3720
4T-382A
4T-387/382A
4T-387A
4T-387A/382
4T-387AS
4T-3880
4T-390A/394A/4T-#06
4T-394A
4T-395
4T-395/394A
4T-39520
4T-39573/39520
4T-39580
4T-39580/39520
4T-39590
4T-395A/394A
4T-396
4T-3980/3920
4T-3982/3920
4T-3984
4T-3984/3920
4T-414
4T-42350/42584
4T-42381
4T-42381/42584
4T-42584
4T-438
4T-443/432
4T-449/432A
4T-45220
4T-45282
4T-45285A/45220BPX1
4T-453X
4T-462A
4T-46720
4T-47487/47420
4T-47686/47620
4T-48290/48220
4T-48393A
4T-497/493
4T-52618
4T-55437
4T-55437PX1
4T-56418
4T-56425/56650
4T-568
4T-580/572
4T-582
4T-598
4T-612PX1
4T-6379/6320
4T-6535
4T-6576
4T-6580/6535
4T-6581X/6525X
4T-66200
4T-66200/66462
4T-66225/66462
4T-66520
4T-67390
4T-67787/67720
4T-67790/67720EWPX1
4T-72200C
4T-78214C/78551
4T-78250/78551
4T-78255X
4T-78537
4T-850/832
4T-854
4T-932
4T-95925
4T-CR-0566U68
4T-CR-0574
4T-CR-0627
4T-CR-08A75PX1
4T-CR1-0685CS110
4T-CR1-0822LLCS1#03
4T-CR-1091PX2
4T-CR1-0988LLXCS#01
4T-CR-10A33
4T-CR-6013
4T-H715311
4T-H715345/H715311
4T-H715348
4T-H913842/H913810
4T-H913849/H913810
4T-H916642/H916610
4T-HM218210
4T-HM218238/HM21#03
4T-HM218248/HM21#01
4T-HM515745/HM51#01
4T-HM801310
4T-HM801346/HM80#01
4T-HM801346X/HM8#01
4T-HM801349
4T-HM803146/HM80#01
4T-HM804810
4T-HM804840/HM80#02
4T-HM804846
4T-HM804846/HM80#01
4T-HM804848/HM80#01
4T-HM804849
4T-HM807010
4T-HM807035
4T-HM807040
4T-HM807044
4T-HM807044/HM80#03
4T-HM807049
4T-HM813810
4T-HM813841
4T-HM813844
4T-HM813849
4T-HM88547/HM88510
4T-HM89410
4T-HM89446/HM89410
4T-HM89448
4T-HM89448/HM89410
4T-HM89449
4T-HM89449/HM89410
4T-HM903245/HM90#09
4T-HM903249/HM90#10
4T-HM907643/HM90#01
4T-HM911242
4T-HM911244
4T-HM911244/HM91#03
4T-HM911245/HM91#01
4T-JH307749/JH30#02
4T-JH415647/JH41#02
4T-JHM522649/JHM#02
4T-JHM720249/JHM#04
4T-JHM807045
4T-JHM88540/JHM8#01
4T-JL69349/JL693#01
4T-JL69349/JL69310
4T-JL819349/JL81#01
4T-JLM104948/JLM#02
4T-JLM506810
4T-JLM506849
4T-JLM506849/JLM#02
4T-JLM508748/JLM#01
4T-JLM704649/JLM#03
4T-JLM710949#CA
4T-JLM714149/JLM#02
4T-JM205110PK
4T-JM205149PK
4T-JM207049/JM20#05
4T-JM511946/JM51#02
4T-JM515649/JM51#04
4T-JM612949/JM61#02
4T-JM714249/JM71#01
4T-JM716648PK
4T-JM736149/JM73#02
4T-JM738249/JM73#02
4T-JM822049/JM82#01
4T-JM822049/JM82#02
4T-L225810
4T-L44649/L44610
4T-L45449/L45410V1
4T-L610549
4T-L610549/L610510
4T-L68149
4T-L68149/L68111
4T-L713049/L713010
4T-L814749/L814710
4T-LL319349/LL31#01
4T-LM102949
4T-LM102949/LM10#01
4T-LM104911
4T-LM11949/LM119#38
4T-LM29710PX4#CA
4T-LM29748/LM29710
4T-LM48510
4T-LM48548/LM48510
4T-LM48548L
4T-LM501314
4T-LM501349
4T-LM501349/LM50#02
4T-LM503349/LM50#01
4T-LM503349A/LM5#02
4T-LM522548/LM52#01
4T-LM522549/LM52#03
4T-LM67048L/LM67010
4T-LM67049A
4T-LM67049A/LM67010
4T-LM67049AV1
4T-LM72849/LM728#01
4T-LM78349/LM783#01
4T-LM806649/LM80#04
4T-M12649/M12610
4T-M231610
4T-M231649
4T-M236849/M236810
4T-M804049/M804010
4T-M84210PX2
4T-M84249/M84210
4T-M84249/M84210U3G
4T-M84249PX2
4T-M84548
4T-M84548/M84510
4T-M86610
4T-M86643/M86610
4T-M86647/M86610
4T-M88010
4T-M88043/M88010
4T-M88048
4T-M88048/M88010
4T-T4CB140X1PX2
4T-T7FC055EW
4T-T7FC055HSTDT+#02
4T-T7FC070EWPX2
4T-T7FC080DT+12PX2
4T-T7FC085EWPX1
BW-HM89210
BW-JLM506810PK
BW-LM48548/LM48510
CR1-3420
CR-1363ST#G
CR-2465
CR-3418
CR-4411PX2V6
EC0-15101/15250X#01
EC0-30303ST
EC0-32005X
EC0-32210STX3#G
EC0-33206-G
EC0-CR-0362PX1
ET-30304STX1PX1
ET-30308DSTDFCS90
ET-32011X/102STP#10
ET-33011
ET-33015STPX1V1
ETA-CR-11A01EWPX1
ETA-CR-11A01PX1
ETA-LM11749/LM11710
ET-CR-0618STPX1
ET-CR-0834ST
ET-CR1-0678LLCS7#02
ET-CR1-0846CS158
ET-CR-1364
HM212047
HM212049
HM807049PW3/HM80#01
JLM710910
M533349S/M533310
Более подробная техническая информация по коническим
роликовым подшипникам представлена в статье:
Конические роликовые подшипники NTN
В России заказы на конические подшипники производства
NTN принимаются через
электронную почту:
info@prompk.ru.
Более
подробную информацию Вы можете получить, обратившись в офис.
|
Стандартные подшипники
Cмазочные материалы SNR Lub
Технические каталоги NTN
Каталог индустриальных
подшипников и компонентов SNR
|
